3.3.1. Hoogspanningsonderdelen
Het EV-systeem (Elektrisch Voertuig) maakt gebruik van hoogspanning tot ongeveer 400 volt gelijkstroom. Het systeem kan heet zijn tijdens en na het starten en wanneer de auto uitgeschakeld wordt. Wees voorzichtig met zowel hoogspanning als met de hoge temperatuur. Let op de waarschuwingsstickers die op de auto zijn aangebracht.
Haal hoogspanningsonderdelen, -kabels en -stekkers nooit uit elkaar en verwijder of vervang ze nooit, aangezien ze ernstige brandwonden of een elektrische schok kunnen veroorzaken met ernstig lichamelijk letsel of de dood tot gevolg. Hoogspanningskabels zijn oranje gekleurd. Het hoogspanningssysteem van deze auto heeft geen onderdelen die door de gebruiker onderhouden kunnen worden. Breng uw auto naar een NISSAN gecertificeerde dealer van elektrische voertuigen voor het noodzakelijke onderhoud.

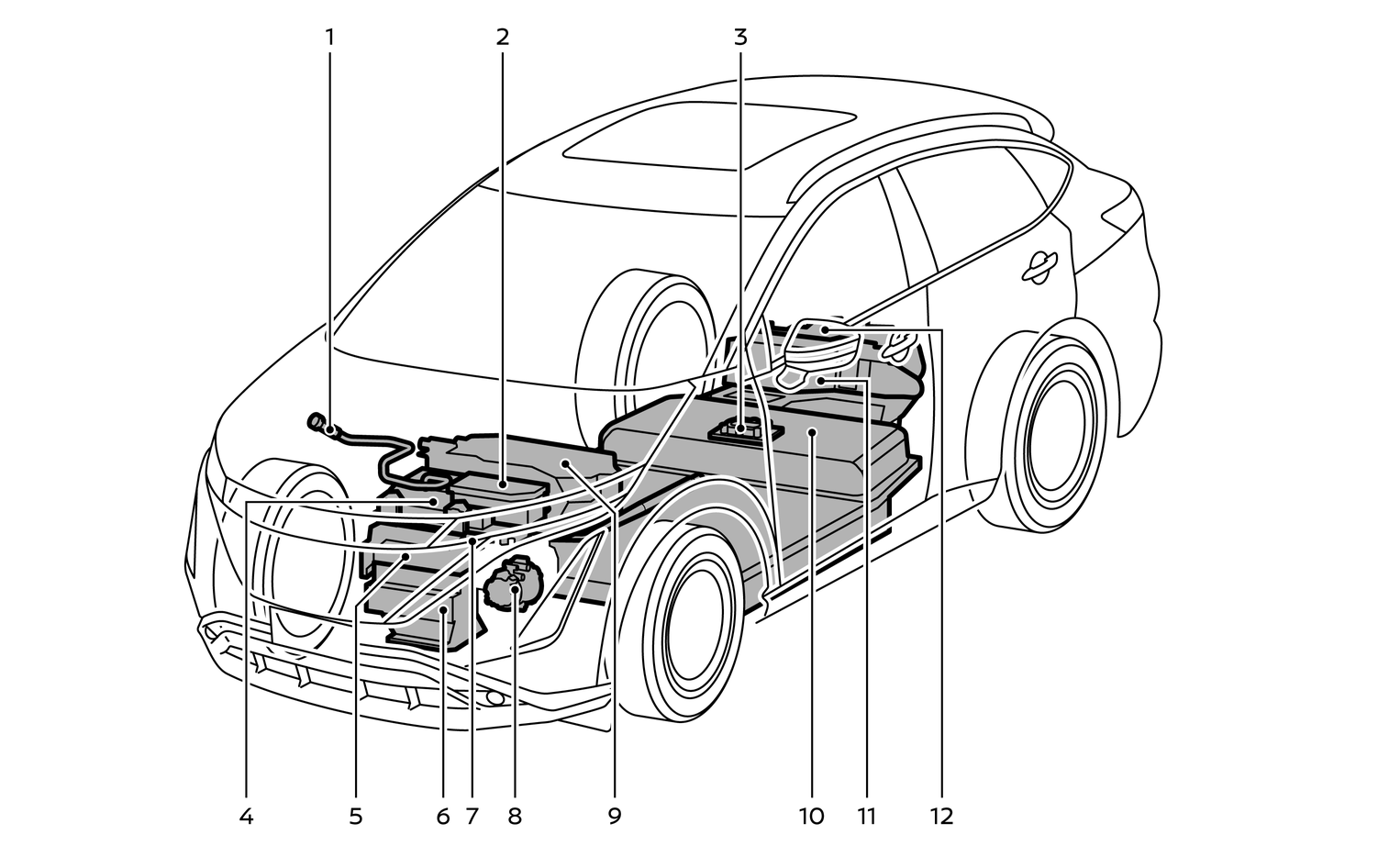

Hoogspanningsbedradingen (oranje gekleurd)*
Hoogspanningsverdeelkast
Servicestekker
Boordlader (OBC)
Inverter (modellen met 2WD)/Inverter voor (modellen met 4WD)
Tractiemotor (modellen met 2WD)/Tractiemotor voor (modellen met 4WD)
DC/DC-omvormer
Aircocompressor
PTC-verwarming
Lithium-ion accu
Inverter achter (modellen met 4WD)
Tractiemotor achter (modellen met 4WD)
- De indeling die getoond wordt in de afbeelding is van toepassing op modellen met linkse besturing (LHD). Bij modellen met rechtse besturing (RHD), bevindt de hoofdbedrading zich aan de tegenovergestelde zijde.
